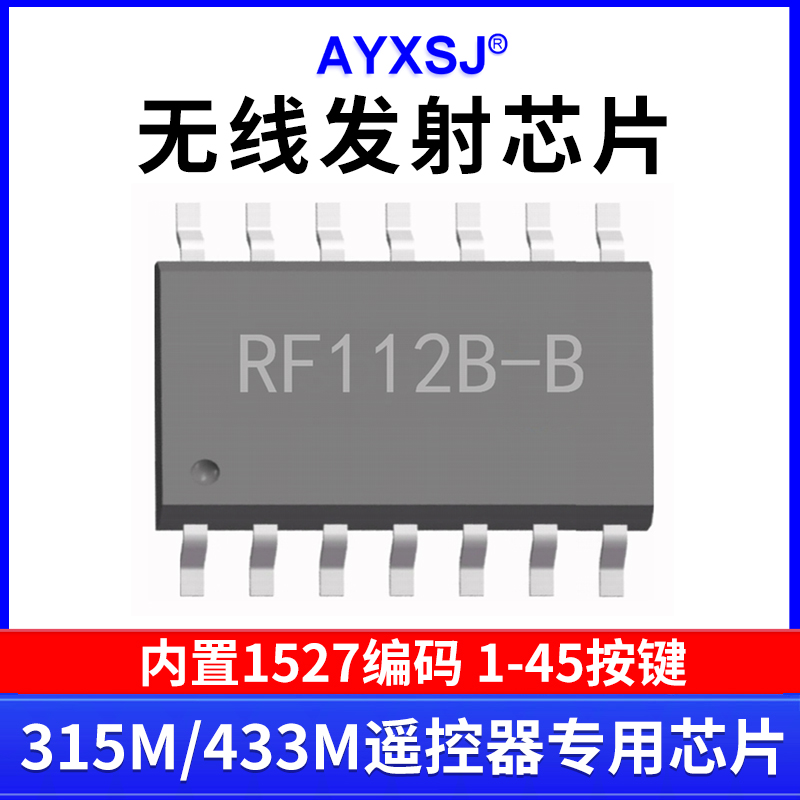

RF112B-B 内置编码无线发射芯片

产品简介：


RF112B-B 是一款低成本、高速率、内置编码的 OOK 调制射频发射芯片，芯片只需要外置一个晶振及2个电感1个电容的天线网络，无需调试，就是一个无线发射器。芯片应用带宽300~450MHz，天线匹配为最佳状态下发射功率最高可达+13dBm。

RF112B-B 芯片内部已经烧写32位编码（1527编码格式），1帧码32位包括：8位同步码+16位地址码+8位按键码，标准码宽为1.2毫秒。按键触发一次至少发送4帧编码，一直按连续发送192帧停止发送（约8秒断电保护），芯片采用 SOP14封装，9个 io 口最多可以组合45个按键，需要几个按键就接几个按键，外围简单应用方便。

红外线遥控器受到一点阻挡就不能遥控，RF112B-B 芯片是红外线改无线遥控器最佳方案。

芯片地址码滚动烧写，一个芯片一个地址码，常规出货码宽为1.2ms，用户也可以定制固定码或者其他编码，具体联系芯片供货商，咨询 QQ:1486342765。

RF112B-B 支持1527解码程序4路输出及15路输出，有对应的按键码值。

RF112B-B 具有低功耗,发射频率稳定。

RF112B-B 芯片出货无丝印（白板）客户产品元器件保密。

RF112B-B 性能参数

• 工作电压范围:2.2-3.6V
• 工作频率:433.92M（目前不支持 315M）
• 发射电流:8-13mA（见发射电流说明）
• 待机电流:小于 1uA
• 内部编码协议：1527 编码协议（可烧写其他编码）
• 标准数据串：同步码 8 位，地址码 16 位，数据码 8 位
• 最多按键：45 个（9 个 io 口矩阵）
• 码宽：1.2 毫秒（兼容大多数解码程序，可以定制码宽）
• 芯片工作温度范围:-20-+70 度
• 封装规格：sop14
• 芯片内部编码格式，请参考 EV1527 编码芯片资料。

应用范围：

LED 灯饰遥控器 七彩 RGB 灯带无线控制器及各种小家电无线遥控器。

芯片使用说明：

1. 说明：芯片不要工作在最大值极限参数，建议工作在推荐工作电压DC 3-3.2V。芯片对 ESD 敏感，生产环境需要使用适当的 ESD 预防措施。
2. 电源接反或者超过极限电压会损坏芯片，LDO降压后纹波毛刺电压超过极限值也容易损坏芯片。
3. 发射电流：芯片的地址码是随机滚动烧写，地址码"0"多，发射电流偏小。地址码"1"多，发射电流偏大。一般在 7-12毫安，发射电流和天线匹配也有关系。
4. 发射功率：从芯片输出脚经过电感电容网络用50欧匹配线直接输入频谱仪测出的发射功率为 13dbm。PCB天线匹配良好可以获得最大的发射功率输出。
5. 芯片底下要尽可能覆铜，芯片的 GND和晶振GND接覆铜，不要走线。芯片底下不要走电源线。
