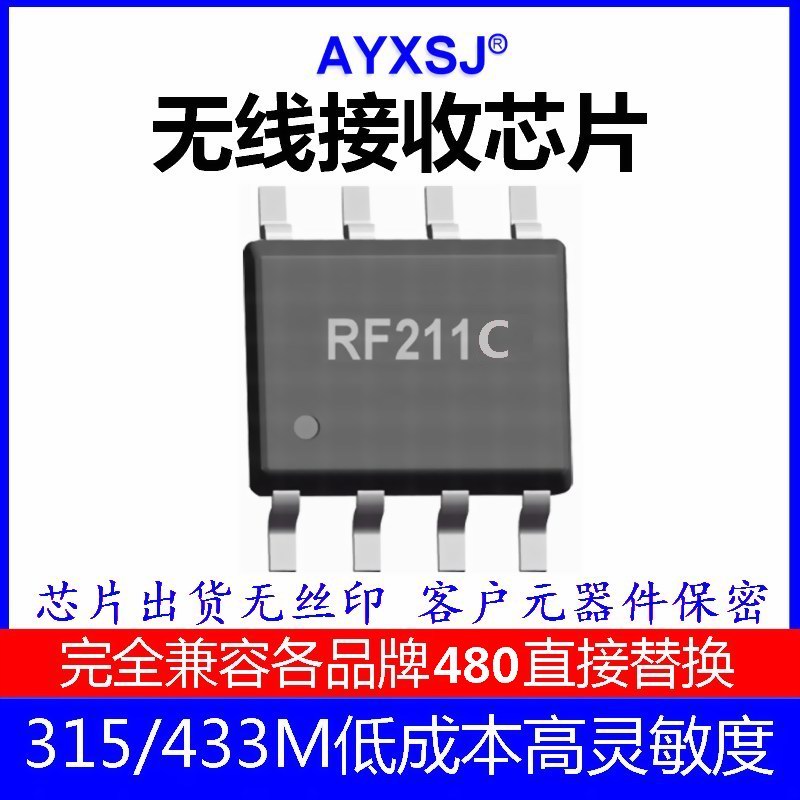

RF211C 无线接收芯片

RF211C 是一款高集成度、低功耗的单片 ASK/OOK 射频接收芯片，芯片只需要几个电感电容构成一个天线阻抗匹配网络及滤波电容即可工作，芯片采用数模混合设计，因此它是一款真正的无线高频调制信号输入，数字解调信号输出的单片接收芯片，芯片具有较宽的工作电压范围，较高的接收灵敏度及数据速率，工作频段为 300-490MHz，更换晶振即可更换芯片接收频率，芯片具有休眠控制功能,唤醒启动时间只有 3.6ms，可用 MCU 控制芯片 ST 管脚进入休眠与唤醒状态扫描空间信号把平均待机电流降到低功耗μA 级模式，芯片待机无噪声输出。

芯片特征

• 工作频段：300-490 MHz
• 接收灵敏度：-112 dBm（3 kbps）
• 数据速率：1-10kbps
• 接收带宽： 500 kHz@433.92MHz，400kHz@315MHz
• 工作电压：2.2V 至 5V，推荐 3.3V
• 工作电流：5.0mA/315M 5.2mA/433.92M
• 休眠电流：0.3µA（单片机控制芯片进入休眠模式 ST 管脚拉高）
• 唤醒时间：3.6ms（不需要休眠唤醒，ST 管脚接地一直在接收模式）
• 温度范围：40°至+80°C（和选用的晶振工作温度有关）
• 2kV HBM ESD 额定值

应用领域
远程控制系统
无线照明控制系统
遥控门禁系统
胎压监测设备
遥控风扇、照明开关
无线传感数据传输
玩具遥控
遥控报警器

芯片功能描述

RF211C 芯片由低噪声放大器，混频器，镜像抑制带通滤波器，中频放大器，峰值检测器，低通滤波器，自动增益控制，数据输出比较器，晶体振荡器电路，锁相环电路，电压参考和偏置电路 ，以及逻辑控制电路组成，是一款数模混合设计的一体化接收芯片。

射频输入信号通过天线和匹配网络电路进入低噪声放大器，低噪声放大器将输出信号与本地振荡器信号混频输出中频信号,经峰值检测器和低通滤波器之后完成调制信号的包络解调，剪波电路外接合适的数据滤波电容（CTH）将解调出的包络信号变为稳定的包络中间电平信号，再与包络信号进行比较从 DOUT 输出正确的解调数据，完成数据解调功能。

晶体振荡电路将晶振外部负载电容置于芯片内部，只需要更换外接晶振频率提供准确的参考时钟，芯片即可工作在 300–490MHz 免费频段内的任何频点。

315MHz 时，所需晶体频率为 9.81563 MHz

433.92MH 时，所需晶体频率为 13.52127MHz

需要注意由于不同封装规格的晶体存在寄生电容差异，用户选用晶体时注意评估，避免由于晶体振荡频率偏离目标值过大而引起接收性能降低。芯片供货商可以提供配套的晶振。

芯片使用说明：

1. 超过最大额定值可能会损坏芯片,推荐工作电压：3-3.6V。5V 供电需要串一个 10-47 欧电阻（见电路图）
2. USB 供电，电源毛刺会超过 5V，需要加稳压芯片供电，电源毛刺会损坏芯片，电源接反会损坏芯片。
3. 芯片对 ESD 敏感。需要使用适当的 ESD 预防措施。
4. 芯片数据速率最高 10K,配套的发射数据速率不宜超过 10K,否则解调出来的波形会出现失真。
5. 在开/关键控（OOK）信号中，灵敏度定义为达到指定误码率所需的“开 ”时的输入信号电平。
6. 芯片DOUT 脚为无噪声输出（平时维持在高电平状态）收到发射信号输出编码数据，需要用户 MCU 做解码处理 。
